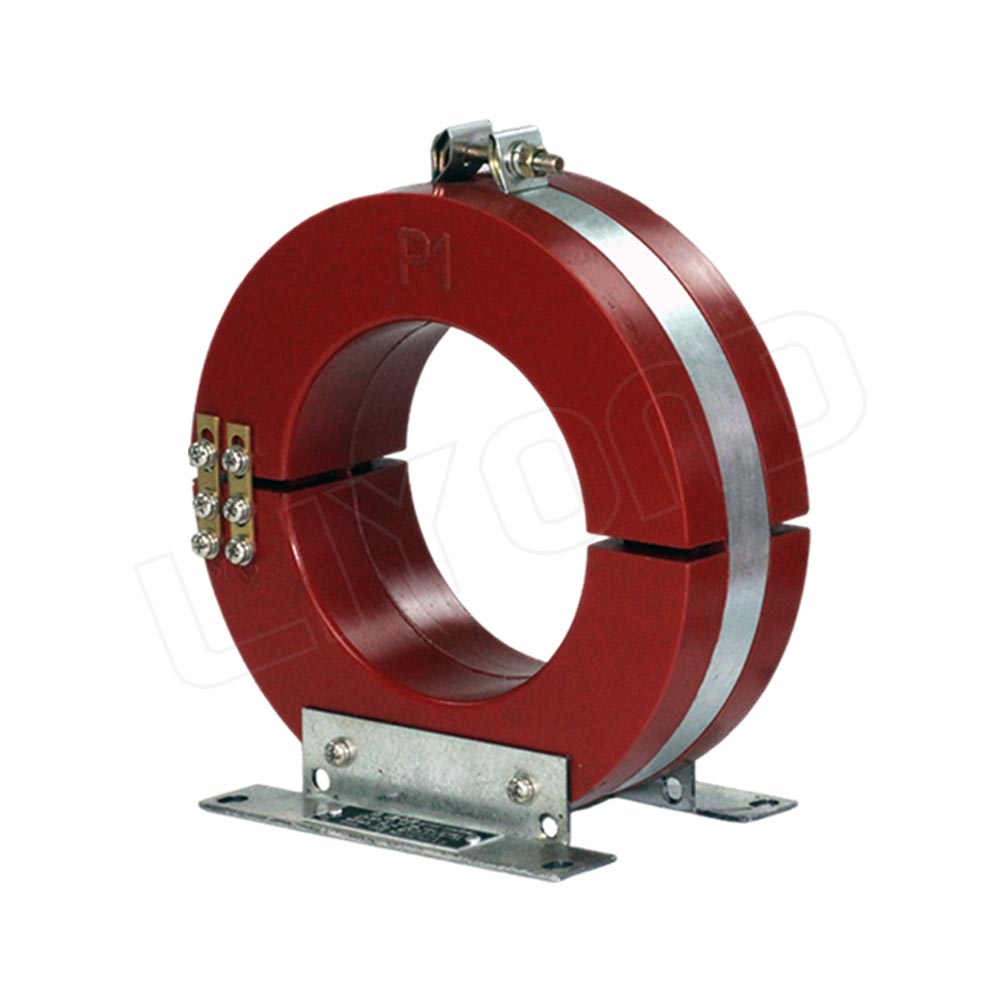

Низковольтный однофазный трансформатор остаточного тока 0.5KV для внутренних распределительных устройств
Трансформатор тока серии LXK предназначен для установки в помещениях, рассчитан на номинальное напряжение 0,5 кВ, номинальную частоту 50-60 Гц в энергосистеме, используется для защиты от сверхтоков нулевой последовательности энергосистемы, высоковольтных трехфазных генераторов переменного тока и двигателей. Наружный диаметр передающего кабеля не превышает 120 мм. Данный трансформатор тока разделен на две половины, смола заливается в полукруг, затем соединяется зажимами. При установке трансформатор может быть разделен на две половины, а затем объединен в одно целое. Монтаж очень удобен.
Условия эксплуатации
1. Альтиуд не более 1000 м.
2. Максимальное изменение температуры окружающей среды не более -30°C~+40°C.
3. Универсальное изделие используется только в помещении с относительной влажностью менее 85%.
4. Поле установки не должно оказывать серьезного воздействия на изоляцию трансформатора, пар, химические осадки, пыль и другие взрывоопасные и коррозионные среды, а поле не должно подвергаться серьезной тряске и ударам.
Технические данные типа LXK-∅(80, 120, 140, 160, 180, 200, 240, 300)1: для остаточной защиты
| Коэффициент трансформации (A) | Тип реле | Тип подключения реле coll | Значение шкалы реле | Первичный остаточный ток действующего реле (A) | Вес (кг) |
| 60/1 | DD-11/60 | Серийное подключение | 15×1 | 2.4-4.5 | 4.5 |
| 30×1 | |||||
| Параллельное подключение | 15×2 | 3-5 | |||
| 30×2 | |||||
| DD-1/60 | Серийное подключение | 15×1 | 3-5 | ||
| 30×1 | |||||
| Параллельное подключение | 15×2 | 3-6 | |||
| 30×2 |
Технические данные типа LXK-∅(80, 120, 140, 160, 180, 200, 240, 300) 2: сопряжение с микрокомпьютерной защитой
| Коэффициент трансформации (A) | Класс точности | Мощность ратде (ВА) |
| 60/1 | 5P10 | 1.0 |
| 75/1 | 1.5 | |
| 100/1 | 2.5 | |
| 150/1 | 2.5 | |
| 200/1 | 3.75 | |
| 300/1 | 7.5 | |
| 150/1 | 2.0 | |
| 200/1 | 2.5 | |
| 300/1 | 5 | |
| 400/1 | 10 | |
| 500/1 | 12.5 | |
| 600/1 | 15 |
чертежи
