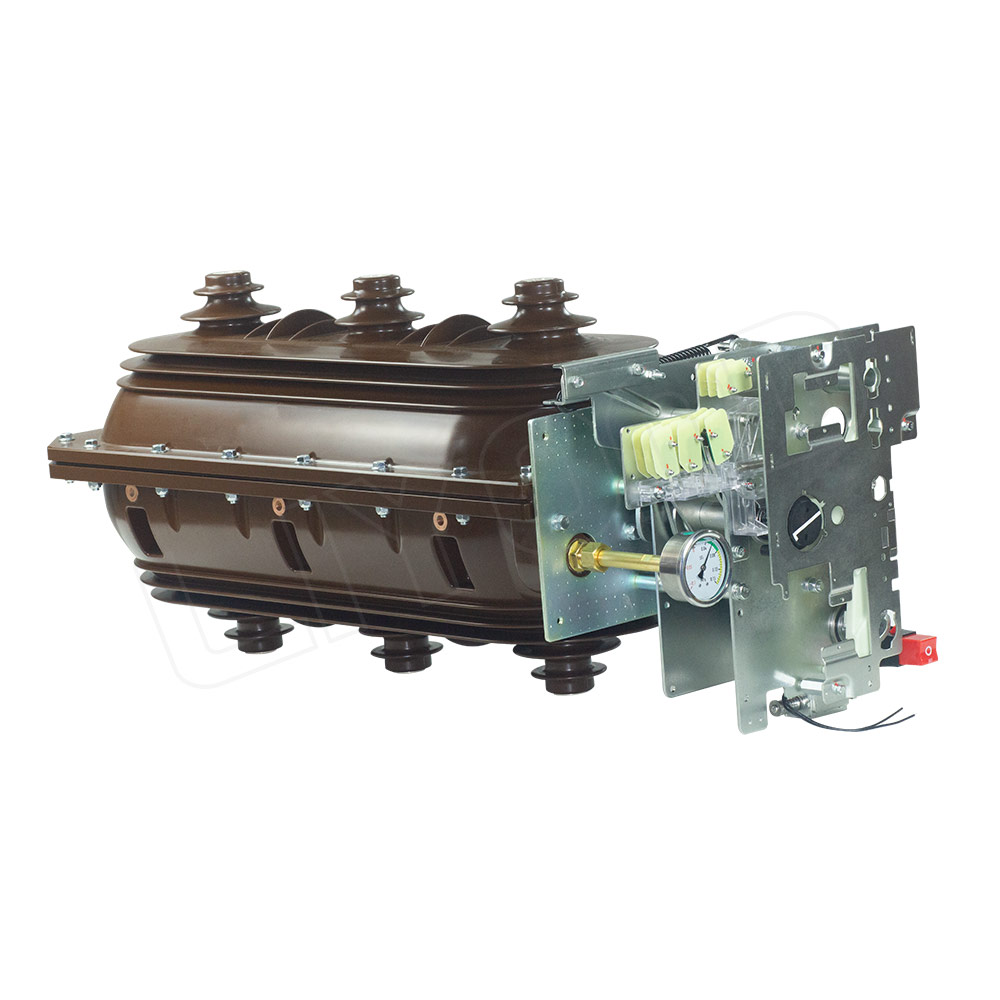

Разъединитель 24 кВ SF6 нагрузки
Номер модели: ФНО□ -24кВ
-
Разъединитель 24 кВ SF6 нагрузки
Номер модели: ФНО □-24 кВ
FLN □ -24kV SF6 выключатель нагрузки является переключателем оборудование для среднего напряжения, используя газ SF6, как дуга пожаротушения и изолирующих medium.There которые три рабочих положения: открытые, закрытые, положение земли в коммутаторе. Компактный размер, простота установки, и прекрасно приспособляемость к среде сделать выключатель подходит для различных применений.
Его можно разделить на два типа: FLN □-24kV ( K type single spring operating mechanism ),FLRN □-24кВ(Типа двойная пружина привод). Последний тип может быть оснащен комбинации предохранителей, имея контроль и защитную функцию, которая может быть использована для питания и подстанции в качестве защитной и устройства управления, особенно подходит для кольца основного блока, коробка кабельного и коммутационного подстанции.
Ручной привод
К-типа весной двойного назначения привод: в качестве блока управления для впуска ФНО□-24кВ, принцип работы типа К весной приводом весна нажать и отпустить.
Заземление операция: приводится в движение ручкой, верхние вращается шатуна и прессы пружина 2 для хранения энергии, когда Макс энергии достигает продолжать вращать звание руку, пружина хранения энергии начинает освободить энергию и диск верхнюю курок, позволяет связующую планку ездить рукоятку рука, шатуна вращается и приводит в движущуюся контактор для заземления.
Sведьма на работе: приводится в движение ручкой, ниже шатун 1 вращается, нажимает пружину 2 для сохранения энергии, когда энергия выпущена, она приводит на курок 8, позволяет подключить бар управлять шатун, коленчатый рычаг вращается и приводит в движущийся контактора и выключатель нагрузки включается.Выключите операции: вращайте главный вал коленчатый рычаг против часовой стрелки на ручке, отпустите пружину хранения энергии и выключатель нагрузки отключается.
Тип весной двойного назначения привод: в качестве блока управления на выходе для FLRN□-24кВ.
Принцип работы механизма типа такой же, как типа К, кроме того, он имеет предохранитель функцию нападающий поездки. Для механизма типа. Электромагнитная поездка также доступен для требования клиентов.
Включите работы: приводится в действие ручкой, ниже шатун 1 вращается нажать переключатель на пружины 12 и выключить пружины 8 в то же время, чтобы обеспечить достаточную энергию, необходимую выключением. Когда нижний шатун 1 пряжки штыря и дисков вызвать двигаться, он делает нижний ролик колесо споткнулся, и отпустите переключатель на весну и выключатель нагрузки включится.
Выключите операции: нажмите переключатель выключается кнопкой или нажмите поездки контакт 2 на предохранитель ударника, отпустите весной и выключатель нагрузки отключается.Операция Земля: Операция заземление механизма типа такая же, как то типа K.
Двигательный привод
Работа двигателя могут быть добавлены в обоих типов операционных механизмов, что означает, что можно управлять вручную или механический привод.
Рабочее напряжение: 48 В = AC / DC 110 220
-
Разъединитель 24 кВ SF6 нагрузки
состояние окружающей среды
1. Температура окружающей среды: -40℃ ~+40℃
2.относительная влажность:Среднесуточная ≤ 95%
Среднемесячная≤ 90%
3.Высота над уровнем моря:≤ 2000m
4.интенсивность землетрясения:≤ 8 степень
5.Нет агрессивных газов, без горючих газов, без пара и сотрясений.
* Годовая процентная утечки≤ 0.1%
* Особые условия:При уменьшении высоты> 2000m,пожалуйста указать, чтобы отрегулировать схему проектирования.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОК FLN □ Разъединитель -24D/T630-20 нагрузки FLRN □ -24D/T100-31.5 LBS + предохранительные, комбинированные агрегаты Номинальное напряжение кВ 24 24 номинальная частота Гц 50 50 номинальный ток A 630 100 Short-duration(1мин) выдерживаемое напряжение промышленной частоты кВ 65 65 Импульсное напряжение кВ 125 125 Номинальная выдерживаемое напряжение промышленной частоты(5мин) кВ 24 24 Номинальный кратковременный выдерживаемый ток (switch/3s выключатель нагрузки) кА 20 20 Номинальный кратковременный выдерживаемый ток (заземлителем / 2s) kA 20 20 Ток электродинамической стойкости (Выключатель нагрузки) kA 50 50 Ток электродинамической стойкости (Заземлитель) kA 50 50 Тока Номинальная включающая короткого замыкания (Выключатель нагрузки) kA 50 125 Делая Номинальный ток короткого замыкания (Заземлитель) kA 50 50 Номинальная замкнутого контура тока отсева A 630 Номинальная активная нагрузка ток отключения A 630 Номинальная кабель зарядки ток отключения A 10 10 Номинальный ток отключения короткого замыкания кА 31.5 Номинальный ток передачи A 1400 Тип предохранителя XRNT-12kV/100A Выход взрыватель энергии J 1±0.5 Механическая износостойкость LBS / заземлитель время 3000/2000 3000 Воздушная изоляция расстояние заряженного тела и землей мм ≥ 180 ≥ 180 SF6 давления газа (Относительное давление при 20℃ ) бар 0.4 0.4 Открытие и закрытие одновременность Миссисипи ≤ 2 ≤ 2 - SF6 load break switch (937)
