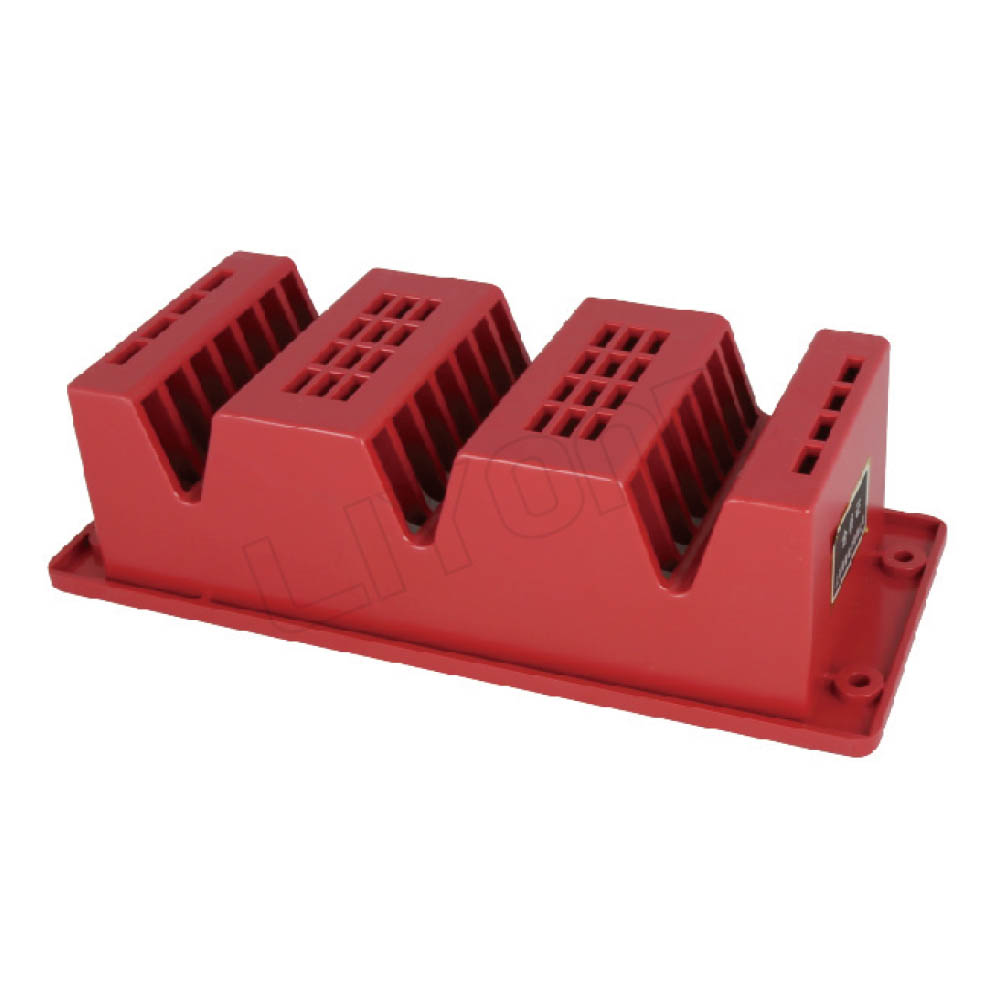

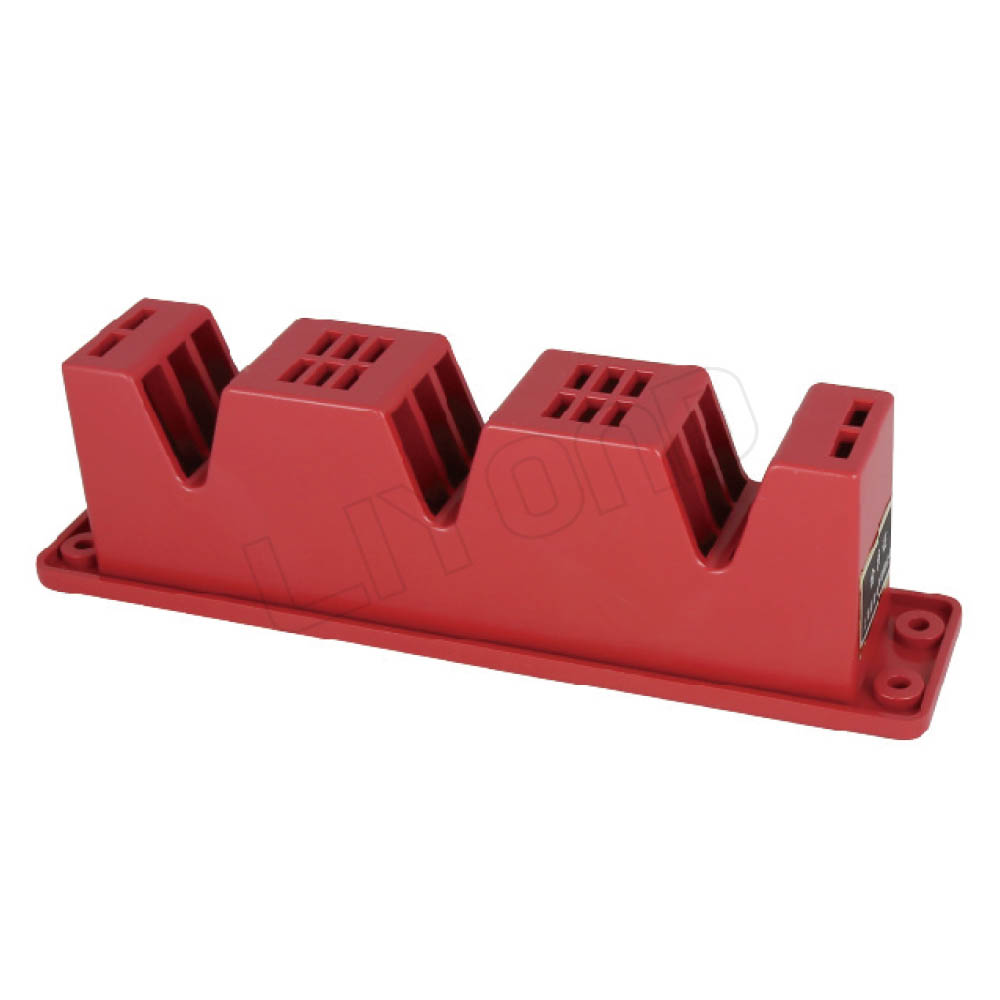

Щиток входной шинный JXZ6 (3 полюса) для низковольтного щита
Серия JXZ6 — это входной шинный щиток с трёхполюсной конструкцией, разработанный для изоляционной защиты в низковольтных распределительных устройствах. Он устанавливается в месте входа силовых шин или кабельных соединений, обеспечивая изоляцию, защиту от случайных контактов и эффективное разделение фаз для трёхфазных систем.
Основные особенности
Высококачественный изоляционный материал
Изготовлен из самозатухающих эпоксидных смол или усиленного изоляционного пластика, обеспечивающих отличную электрическую изоляцию и прочность.
Интегрированная конструкция на 3 полюса
Компактная компоновка для стандартной трёхфазной разводки, упрощающая монтаж и обслуживание.
Вентиляционная структура
Верхние вентиляционные отверстия способствуют теплоотводу и предотвращают перегрев локальных участков.
Повышенная безопасность
Защита от случайного контакта с токоведущими частями и эффективное разделение фаз повышают безопасность эксплуатации оборудования и персонала.
Технические характеристики
Количество полюсов: 3P
Номинальный ток: 125 A / 250 A / 400 A / 630 A (возможна настройка)
Номинальное напряжение: до AC 660 В
Рабочая температура: −25 °C до +70 °C
Цвет: красный (возможна настройка)
Монтаж: крепление с помощью базовых винтов
Габариты и чертежи

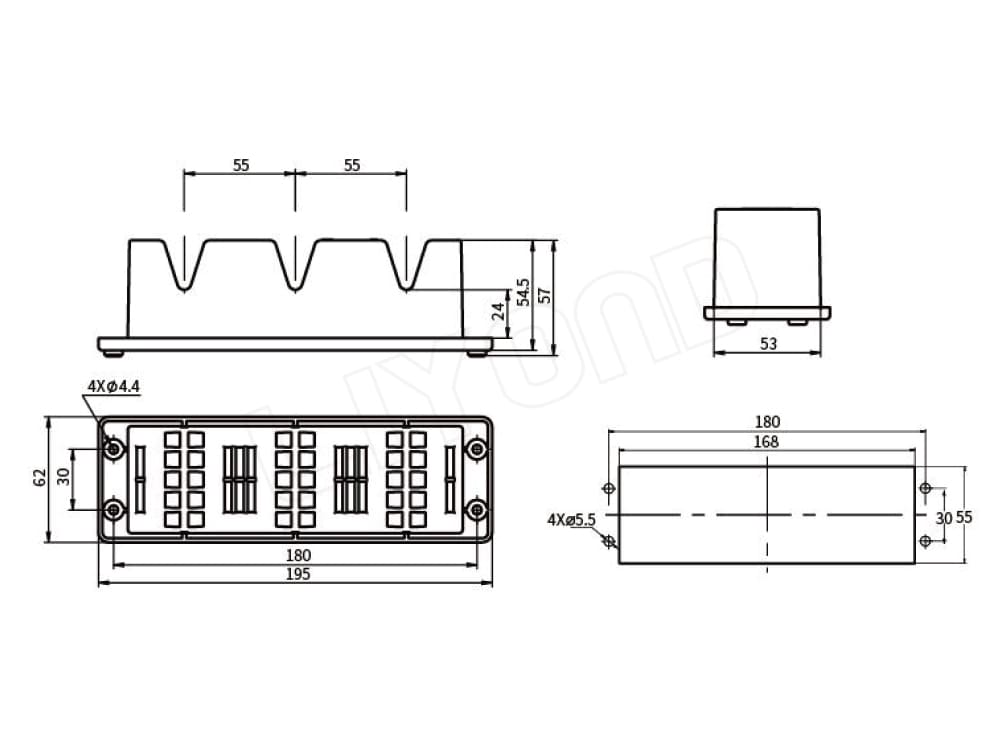

Ниже указаны основные схемы и размеры для различных моделей серии JXZ6-B-3-xxxA:
JXZ6-B-3-125A, JXZ6-B-3-250A, JXZ6-B-3-400A — стандартные размеры.

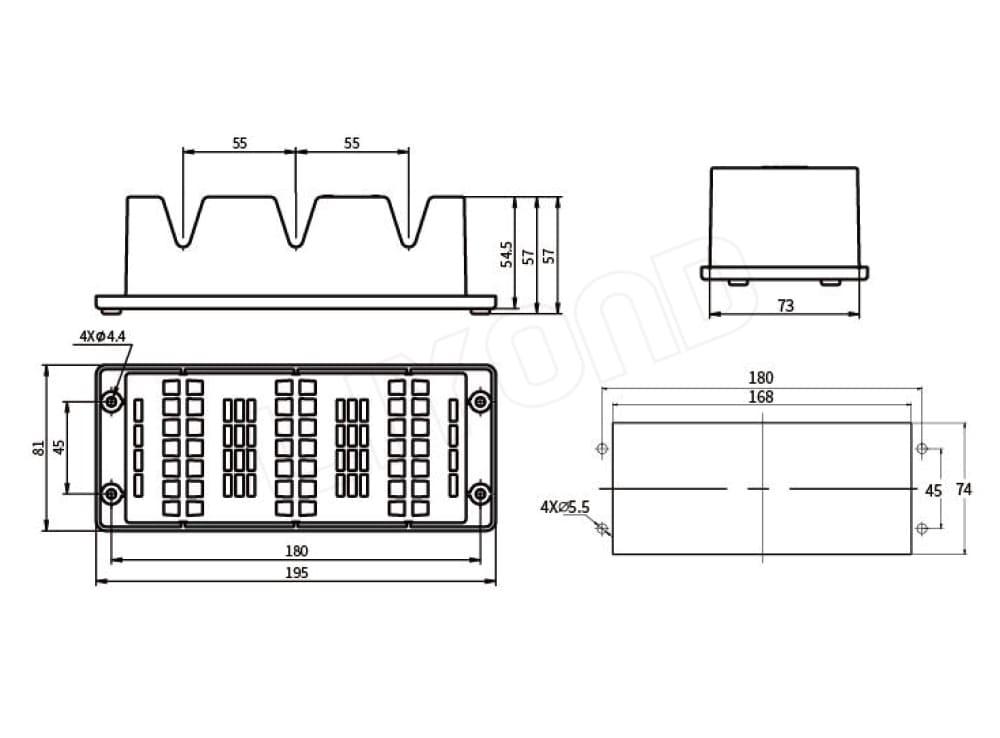

JXZ6-B-3-630A — крупногабаритное исполнение.
Область применения
Щиток широко применяется в низковольтных распределительных щитах, щитах управления, соединениях шин и распределительных коробках, особенно там, где требуется усиленная изоляция первичных цепей и защита от случайных контактов.
