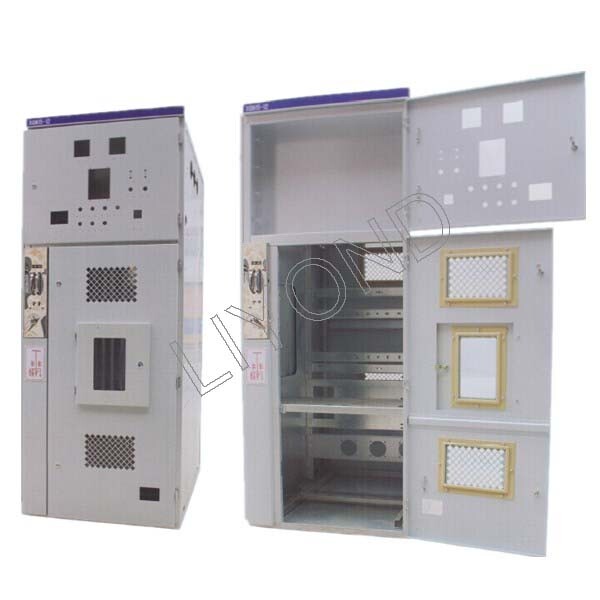

Ячейка стационарного типа для закрытого распределительного устройства(РУ) XGN15-12 (F)
-
Введение
Ячейка стационарного типа для закрытого распределительного устройства(РУ) XGN15-12 (F), XGN15-12 (F – R) применяется в кольцевых и радиальных системах электроснабжения напряжением 10 кВ и с номинальным током 630 А, также имеет функции контроля и защиты, удобна для установки в КРУ. Имеет встроенный элегазовый выключатель серии FLN36-12D или FLRN36-12D с изоляционными перегородками. Как изделие последнего поколения высоковольтных РУ, ячейка обладает следующими отличительными качествами: малые размеры, небольшой вес, легкость в работе и обслуживании, небольшие усилия, надежная блокировка.Условия эксплуатации
Температура окружающего воздуха: -15°С ~ ч-40°С;
Высота над уровнем моря: не более 1000 м;
Относительная влажность:
среднее значение за день – не более 95%;
среднее значение за месяц – не более 90%;
Среднее значение давления для насыщенного пара за месяц <1.8 кПа;
Интенсивность землетрясения: не более 8 баллов.
Внимание: не допускается эксплуатация при наличии легковоспламеняющихся газов, химической коррозии и вибрации.
Особенности конструкции
РУ состоит из корпуса, главного выключателя (элегазовый выключатель или комбинированный аппарат), переключателя заземления, отсека релейной защиты, шин и других электрических и вспомогательных элементов.Корпус РУ состоит из листовой стали с алюмоцинковым покрытием. На задней части установлен клапан снятия давления, который выполняет защитную функцию при неисправностях РУ.
Шины имеют изоляционное покрытие и напрямую связаны в выводами выключателя. Продольное расположение шин позволяет установить выключатель в горизонтальном положении и при этом очень удобно изменять компоновку РУ.
В отсек релейной защиты, который находится в верхней части РУ, встроены амперметры, вольтметры, управляющие и защитные электрические устройства и т.д.
Блокировка
В РУ предусмотрены следующие виды блокировок:
блокировка, препятствующая операциям с заземлителем при нахождении выключателя в рабочем положении;
блокировка, препятствующая операциям с выключателем при нахождении заземлителя в рабочем положении;
блокировка, препятствующая открытию двери при нахождении выключателя в рабочем положении.
Операции
КРУ со встроенным выключателем прилагается рукоятка для осуществления переключений на передней панели. На этой панели есть два отверстия для переключений: нижнее – для выключателя, верхнее – для заземлителя.
При повороте ручки по часовой стрелке выключатель включается, против часовой стрелки – отключается. Для дистанционного управления включения/отключения выключателя необходимо дополнительное электрическое устройство. (Примечание: в некоторых случаях заземлитель отсутствует, и при помощи отверстия для его переключений открывается и закрывается дверь РУ).
РУ со встроенным комбинированным аппаратом работает так же, за исключением того, что отключение выключателя осуществляется кнопкой.
Нижний заземлитель электрического аппарата включается и отключается одновременно с верхним заземлителем с помощью соединительного затвора. В случае открытия остаточный ток в нижнем основании плавкого предохранителя снимается для увеличения безопасности при перемещении предохранителя.
