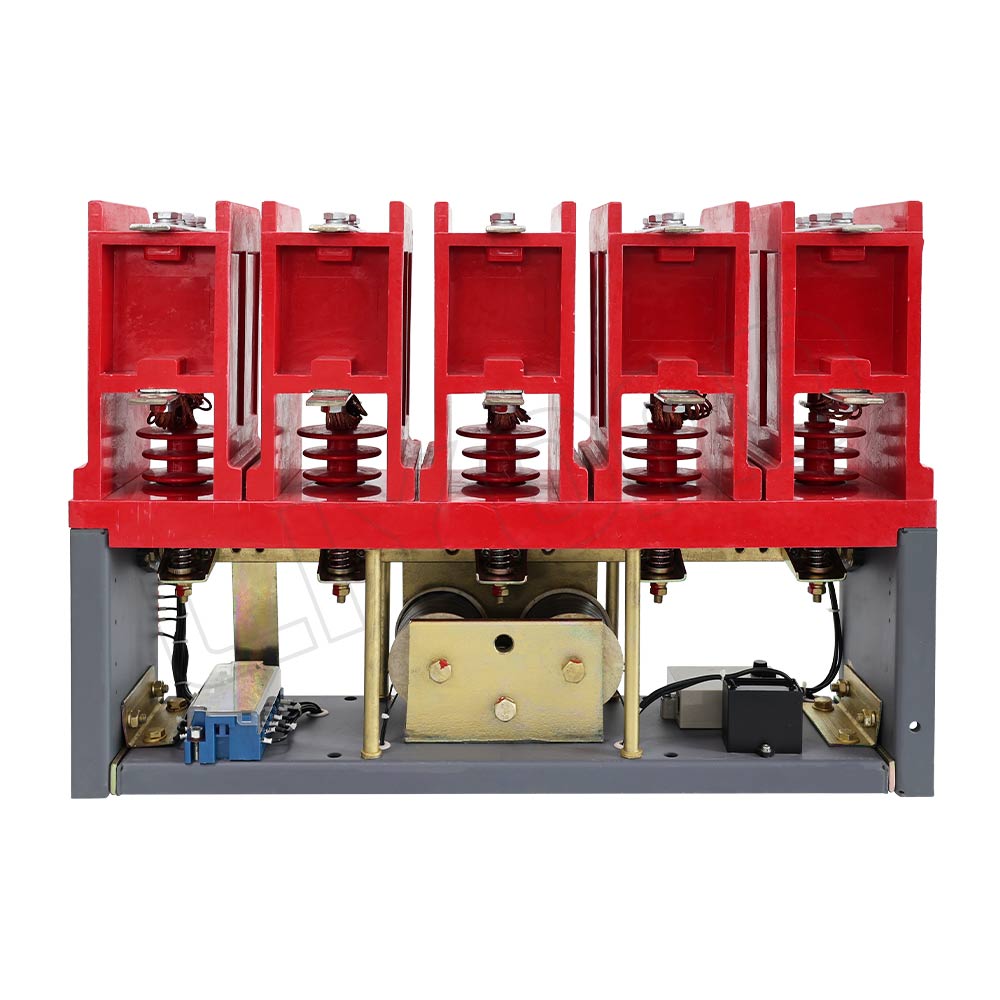

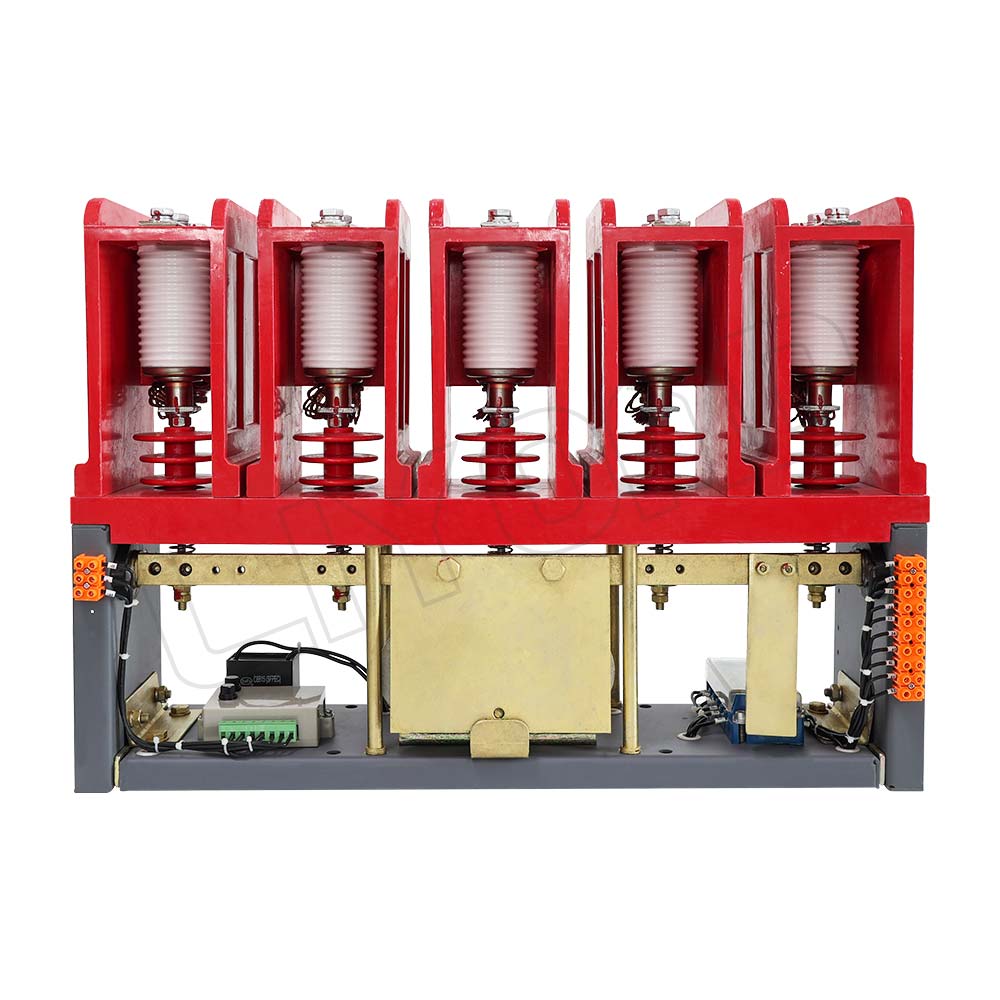

CKG3 пятиступенчатый высоковольтный вакуумный контактор переменного тока 7.2 кВ 12 кВ
Высоковольтный вакуумный контактор переменного тока серии CKG3-12 подходит для переменного тока частотой 50-60 Гц, номинальное рабочее напряжение главной цепи составляет 12 кВ, номинальный ток в сети ниже 630 А для подключения и отключения линии на большие расстояния и частого запуска. Он подходит для управления двигателями переменного тока и больше подходит для замены вакуумного выключателя предохранителями и различными защитными устройствами.
Применение условий окружающей среды:
1. Температура окружающего воздуха не выше +40°С, не ниже -10°С;
2. Высота места установки не должна превышать 1000 метров для обычного типа и 4000 метров для плато-типа;
3. Относительная влажность воздуха, среднемесячная максимальная относительная влажность самого влажного месяца составляет 90%, среднемесячная минимальная температура месяца составляет 25°С, учитывается конденсация на поверхности продукта из-за изменений влажности;
4. Нет очевидных случаев тряски и ударной вибрации.
5. Во взрывоопасном месте, где нет газа и пыли (в том числе токопроводящей пыли), достаточных для разъедания изоляции;
6. Места без дождя и снега.
Функции
1. Высокая способность гашения дуги.
2. Хорошая устойчивость к давлению.
3. Высокая рабочая частота
4. Долгая жизнь
5. Отсутствие дугового разряда
6. Малый объем
7.Легкий вес
8. Более длительные интервалы технического обслуживания
PS: Изделия с особыми требованиями, характеристиками и размерами, которые необходимо улучшить, могут быть спроектированы и изготовлены в соответствии с требованиями пользователя.
Параметры вакуума высокого напряжения серии CKG3
| Элемент | Единица | Данные | |||||||
| 160/7.2 | 250/7.2 | 400/7.2 | 630/7.2 | 160/12 | 250/12 | 400/12 | 630/12 | ||
| Номинальное напряжение главной цепи | кВ | 7.2 | 7.2 | 7.2 | 7.2 | 12 | 12 | 12 | 12 |
| Номинальный ток главной цепи | A | 160 | 250 | 400 | 630 | 160 | 250 | 400 | 630 |
| Соединительная способность главной цепи | A/100 раз | 1600 | 2500 | 4000 | 6300 | 1600 | 2500 | 4000 | 6300 |
| Отключающая способность главной цепи | A/10 раз | 1280 | 2000 | 3200 | 5000 | 1280 | 2000 | 3200 | 5000 |
| Предельная отключающая способность | A/3раз | 3200 | 4000 | 4500 | 6300 | 3200 | 4000 | 4500 | 6300 |
| Механический ресурс | раз | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 |
| Срок службы механического замка | раз | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 | 100000 |
| Выдерживаемое напряжение частоты главной цепи | кВ | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Выдерживаемое напряжение частоты вспомогательной цепи | кВ | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| Выдерживаемое напряжение частоты цепи управления | кВ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Номинальная рабочая частота | раз/h | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Рабочая частота механической защелки | раз/h | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| Расстояние размыкания контактов | mm | 4±0.5 | 4±0.5 | 4±0.5 | 4±0.5 | 5±0.5 | 5±0.5 | 5±0.5 | 5±0.5 |
| Перемещение | mm | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 | 1.5±0.3 |
