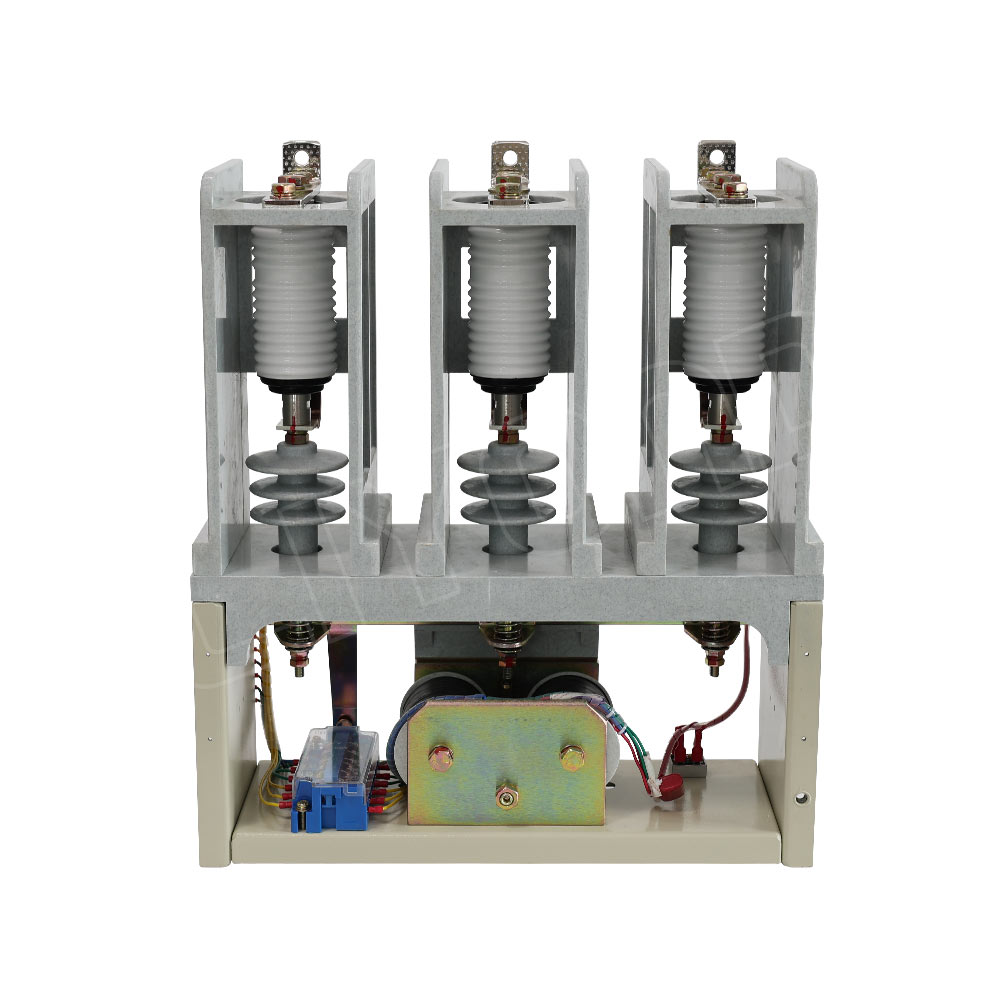

CKG3-12kv 160A, 250A, 400A, 630A AC Трехполюсный вакуумный контактор H.V
Вакуумные контакторы переменного тока CKG3 / -12 (в дальнейшем именуемые: контакторы) применяются в сети электропитания с частотой переменного тока 50 Гц-60 Гц, номинальным напряжением 12 кВ и номинальным током ниже 630 А в основном контуре для дистанционного замыкания и размыкания, часто запуск и управление двигателем переменного тока. Рекомендуется использовать их в сочетании с предохранителем и защитным устройством для замены вакуумного выключателя.
Нормальные условия труда:
1) высота над морем не должна превышать 1000 м;
2) температура окружающей среды составляет -5℃~ 40℃;
3) средняя температура за 24 часа ограничена температурой ниже 35℃;
4) Когда самая высокая температура составляет 40℃, относительная влажность не должна превышать 50%;
5) Степень загрязнения: 3 класс
Технические параметры
CKG3-12kv 160A, 250A, 400A, 630A AC Трехполюсный вакуумный контактор H.V
| модель | CKG3-12/160-630 | |||
| Номинальное напряжение главной цепи (кВ) | 12 | 12 | 12 | 12 |
| Номинальный ток главной цепи (А) | 160 | 250 | 400 | 630 |
| Способность создания главной цепи (A / 10 Ops.) | 1600 | 2500 | 4000 | 6300 |
| Способность размыкания главной цепи (A / 10 Ops.) | 1280 | 2000 | 3200 | 5000 |
| Максимальная способность ломаться (A / 3 Ops.) | 3200 | 4000 | 4500 | 6300 |
| Механическая жизнь (Опс.) | 1000000 | 1000000 | 1000000 | 1000000 |
| Срок службы инженерного замка (Опс.) | 100000 | 100000 | 100000 | 100000 |
| Выдерживаемое напряжение промышленной частоты для главной цепи (кВ) | 32 | 32 | 32 | 32 |
| Выдерживаемое напряжение промышленной частоты для внешней цепи (кВ) | 2.5 | 2.5 | 2.5 | 2.5 |
| Выдерживаемое напряжение промышленной частоты для цепи управления (кВ) | 2 | 2 | 2 | 2 |
| Номинальная рабочая частота) Опс. / Ч) | 300 | 300 | 300 | 300 |
| Частота срабатывания инженерного замка (Опс. / Ч) | 30 | 30 | 30 | 30 |
| Зазор между открытым контактом (мм) | 5±0.5 | 5±0.5 | 5±0.5 | 5±0.5 |
| За путешествие (мм) | ≥1.2 | ≥1.2 | ≥1.2 | ≥1.2 |
Габаритный чертеж
