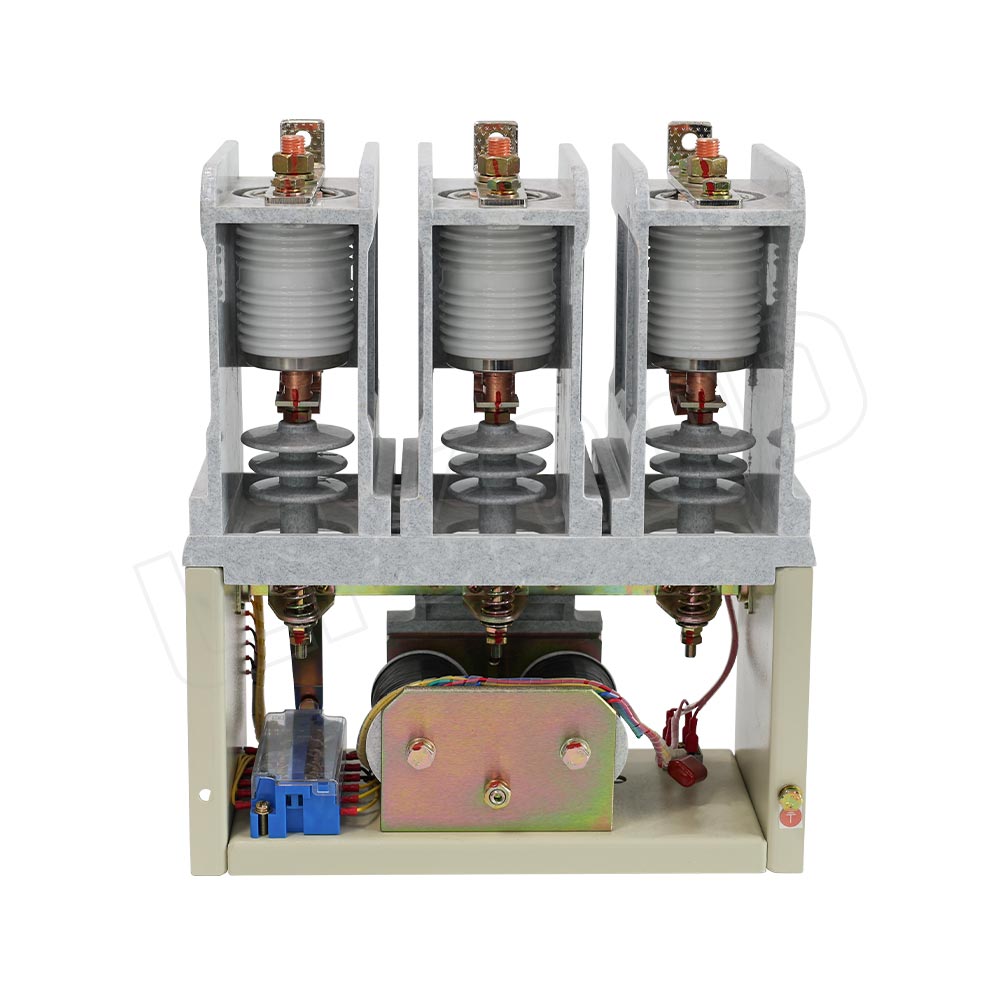

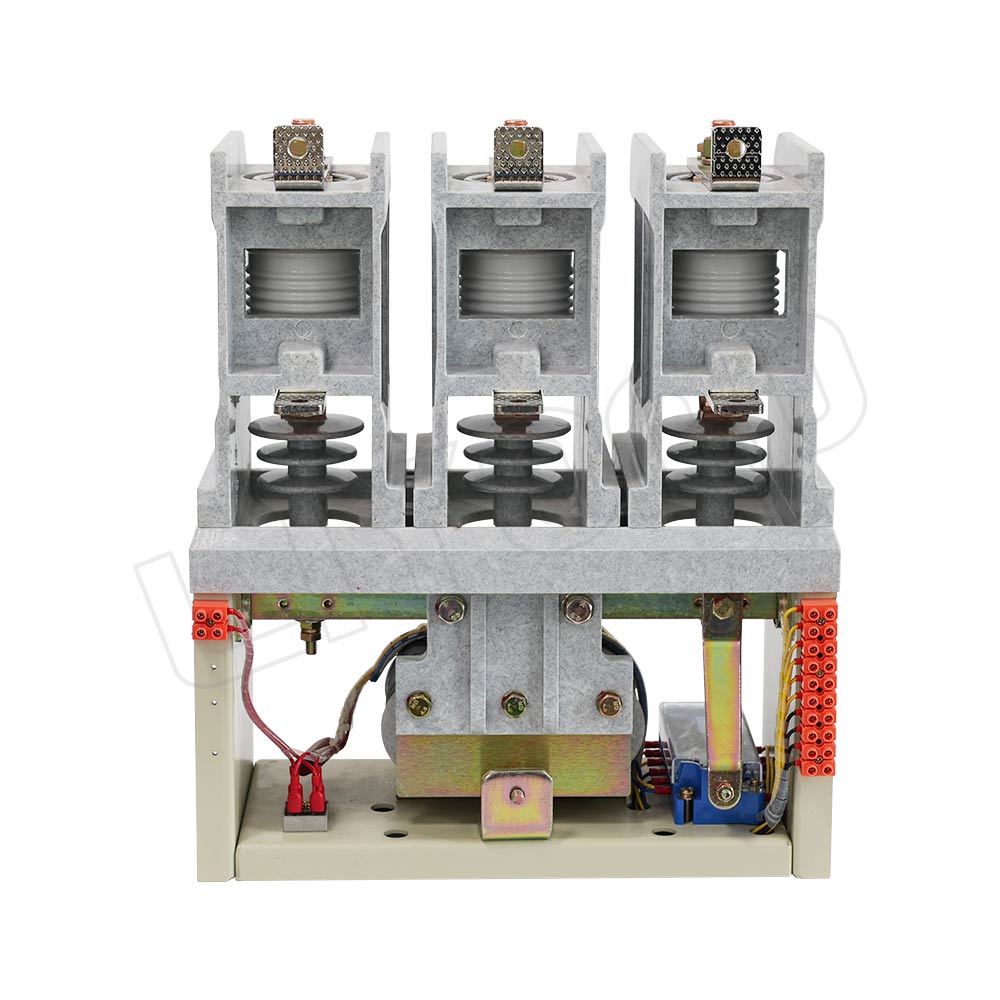

CKG3-7.2 кВ Электрические контакторы 160 А, 250 А, 400 А, 630 А Вакуумный контактор

CKG3-7.2 кВ Электрические контакторы 160 А, 250 А, 400 А, 630 А Вакуумный контактор

• Спецификация

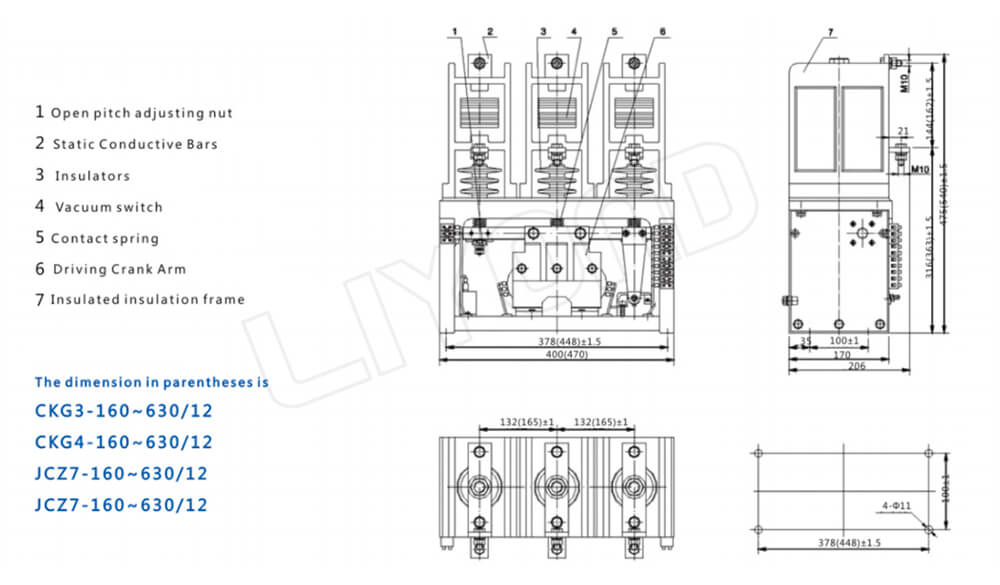

• Pисунок

• CKG3-7.2 кВ Электрические контакторы 160 А, 250 А, 400 А, 630 А Вакуумный контактор

  предмет номер: CKG3-7.2kv

  Вакуумные контакторы переменного тока CKG3 / 4-7.2 (в дальнейшем именуемые: контакторы) применяются в сети электропитания с частотой переменного тока 50 Гц-60 Гц, номинальным напряжением 7,2 кВ и номинальным током ниже 630 А в основном контуре для дистанционного замыкания и размыкания. , частый запуск и управление двигателем переменного тока. Рекомендуется использовать их в сочетании с предохранителем и защитным устройством для замены вакуумного выключателя.

  Нормальные условия труда:

  1) высота над морем не должна превышать 1000 м;

  2) температура окружающей среды составляет -5 ~ 40 ° С;

  3) средняя температура за 24 часа ограничена температурой ниже 35 ° C;

  4) Когда самая высокая температура составляет 40 ° C, относительная влажность не должна превышать 50%;

  5) Степень загрязнения: 3 класс

  Спецификация:

  модель	Номинальное напряжение		Номинальный Ток	Основные параметры контакта			Частота напряжения (В) (RMS)
  			Главная электрическая цепь
  	Главная электрическая цепь	Управляющая электрическая цепь	(A)	расстояние контакта (мм)	превышение контакта (мм)	контактное давление (мм)	Главная электрическая цепь	Вспомогательная цепь	Схема управления
  CKG-7.2/160	7200	220/110	160	3.5±0.3	2±0.2	>85N	32000	2500	2000
  CKG-7.2/250	7200	220/110	250	3.5±0.3	2±0.2	>85N	32000	2500	2000
  CKG-7.2/400	7200	220/110	400	3.5±0.3	2±0.2	>85N	32000	2500	2000
  CKG-7.2/630	7200	220/110	630	3.5±0.3	2±0.2	>85N	32000	2500	2000



  модель	делая емкость	разрывная мощность	Отключающий Ток (А)	Электрический срок службы		Механическая жизнь	Вес
  				AC3	AC4
  CKG-7.2/160	10Ie,100Times	8Ie,25Times	4	60×104	6×104	100×104	25.5
  CKG-7.2/250	10Ie,100Times	8Ie,25Times	4	60×104	6×104	100×104	25.5
  CKG-7.2/400	10Ie,100Times	8Ie,25Times	4.5	60×104	6×104	100×104	25.5
  CKG-7.2/630	10Ie,100Times	8Ie,25Times	5	60×104	6×104	100×104	36

• CKG3-7.2 кВ Вакуумный контактор переменного тока напряжением 160 А, 250 А, 400 А, 630 А
