DPC-4-1000M/200 Выкатные тележки 12кВ

DPC-4-1000M/200 Выкатные тележки 12кВ

• спецификация
• черновик
• PDF Скачать

• Выкатные тележки серии DPC-4-1000M/200 предназначены для организации выкатных элементов для ячеек КРУ на базе ваккумных выключателей типа VD4 (ABB), SION (Siemens), Evolis (Schneider Electric), BBTEL, VS1, и др. а так же на базе трансформаторов напряжения и для организации секционных перемычек. Тележки выпускаются в двух исполнениях: DPC-4-1000 для выключателей до 1600А и межфазным расстояние до 210,275 мм., и DPC-4-1000 для выключателей от 2000А до 3150А, с межфазным расстоянием до 275 мм. В тележке установлены блок-контакты ее положения (рабочее или контрольное), а так же все необходимые блокировки. Выведена тяга для блокировки от вкатывания включенного выключателя, а также язычек для взаимной блокировки с заземлителем. Глубина вкатывания 200,300 мм.

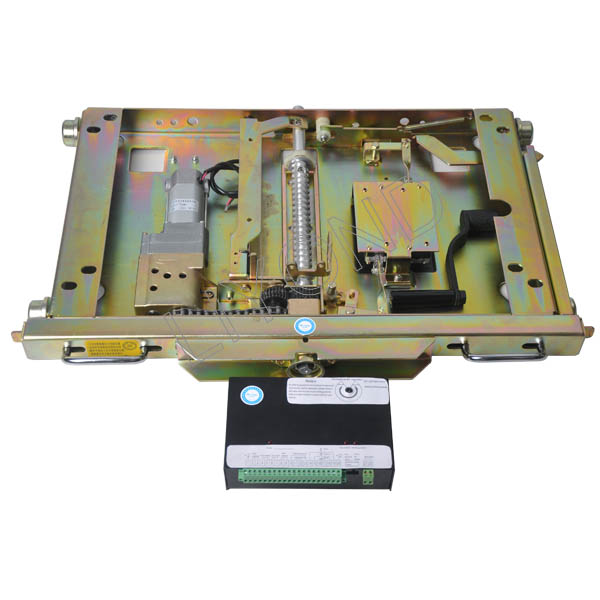

  1.Опционально могут поставляться выкатные тележки с моторным приводом вкатывания-выкатывания в тех же габаритных размерах.



  DPC-4-1000M/200

  2.Подобные тележки комплектуются собственным блоком управления, мод. DD-3 с защитой от перегрузки, устанавливаемым в отсеке РЗиА.



  DPC-4-1000M/200

•
