Сухие трансформаторные вводы RIP 72.5kV–550kV
Наши высоковольтные трансформаторные вводы RIP (сухого типа, пропитанная смолой бумага) предназначены для надежной работы в силовых трансформаторах и распределительных подстанциях. Они обеспечивают стабильную работу, долговечность и безопасную изоляцию.
Особенности:
Надежная изоляция для напряжений 72.5–550 кВ
Прочная и компактная конструкция
Снижение потерь и стабильные характеристики
Соответствие международным стандартам (IEC, ANSI)
Технические параметры
Таблица I: Электрические характеристики сухих конденсаторных вводов “масло-воздух” для трансформаторов и реакторов
| Номинальное системное напряжение (Un), кВ | 35 | 66 | 110 | 132 | 150 | 220 | 330 | 420 | 500 | |
| Номинальное напряжение (Ur), кВ | 40.5 | 72.5 | 126 | 145 | 170 | 252 | 363 | 420 | 550 | |
| Наибольшее фазное напряжение оборудования (Ur/√3), кВ | 23.5 | 42 | 73 | 84 | 98.5 | 146 | 210 | 242 | 317 | |
| Выдерживаемое напряжение частоты сети 60 с | Сухое, кВ (r.m.s) | 95 | 155 | 255 | 305 | 355 | 505 | 625 | 695 | 870 |
| Мокрое, кВ (r.m.s) | 80 | 140 | 230 | 275 | 325 | 460 | 535 | 680 | 790 | |
| Выдерживаемое импульсное напряжение молнии | Полная волна, кВ (пик) | 200 | 325 | 550 | 650 | 750 | 1050 | 1175 | 1425 | 1800 |
| Усечённая волна, кВ (пик) | – | – | 635 | 750 | 865 | 1210 | 1495 | 1639 | 2070 | |
| Выдерживаемое коммутационное импульсное напряжение (сухое или мокрое), кВ (пик) | – | – | – | – | – | 850 | 950 | 1050 | 1300 | |
| Тангенс угла диэлектрических потерь (tan δ), % | Прирост (не более) | 1.05Ur/√3 · Ur: 0.1 | ||||||||
| Максимальное значение (не более) для 40.5 кВ ~ 363 кВ | 1.05Ur/√3 · Measured: 0.6 | |||||||||
| Максимальное значение (не более) для 420 кВ ~ 550 кВ | 1.05Ur/√3 · Measured: 0.5 | |||||||||
| Частичные разряды при Ur (не более), пКл | 10 | |||||||||
Таблица II: Нагрузочные характеристики при изгибе
| Номинальное напряжение Ur (кВ) | Номинальный ток Ir (А) | |||
| Ir ≤ 800 A | 800 < Ir ≤ 1600 A | 2000 ≤ Ir ≤ 2500 A | Ir ≥ 3150 A | |
| Нагрузочная сила при изгибе (N) | ||||
| 40.5 | 1000 | 1250 | 2000 | 3150 |
| 72.5 ~ 145 | 1000 | 1250 | 2000 | 4000 |
| 170 ~ 252 | 1250 | 1600 | 2500 | 4000 |
| ≥ 363 | 2500 | 2500 | 3150 | 5000 |
Размеры продукта
Мы предлагаем специализированные модели для применения в диапазоне напряжений 72.5kV–550kV с различными номинальными токами и типами подключения.

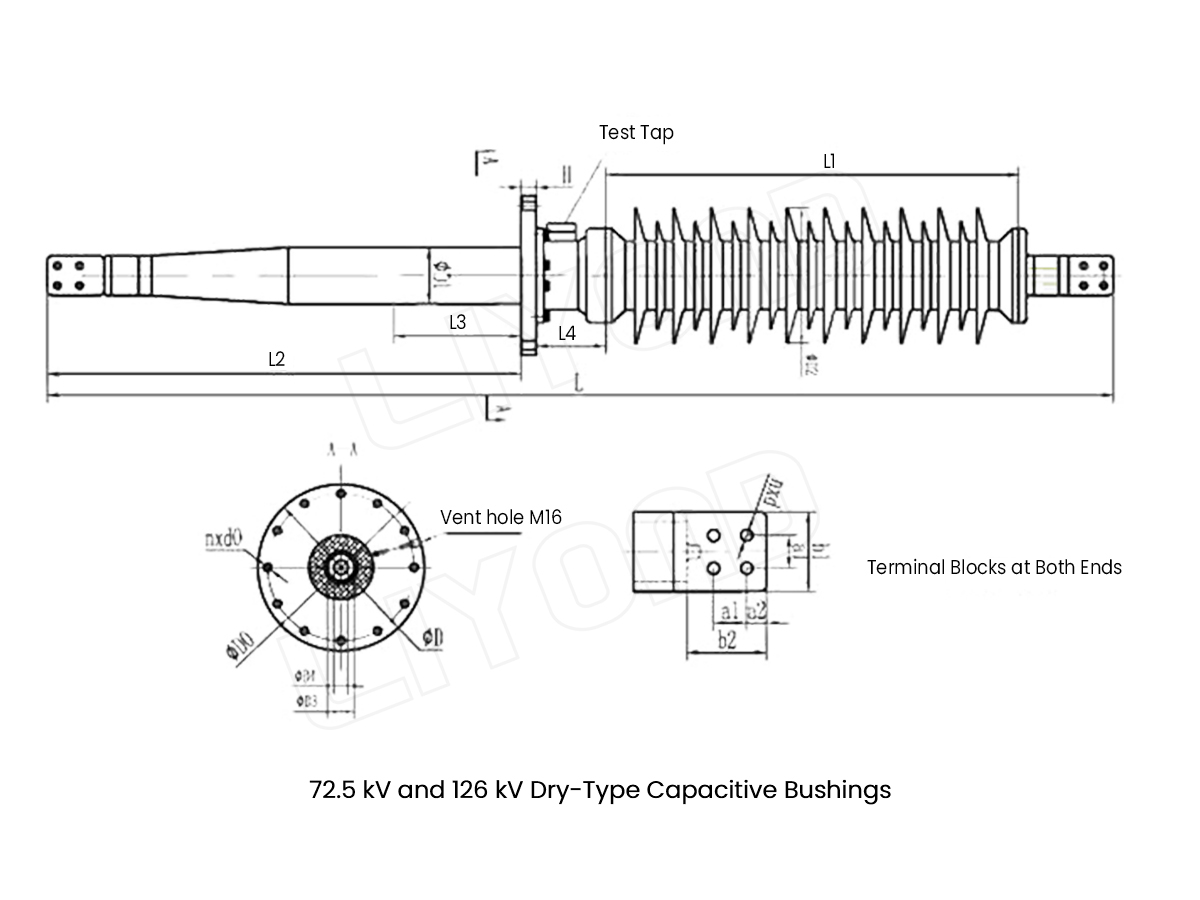

Сухие конденсаторные вводы 72.5 kV и 126 kV

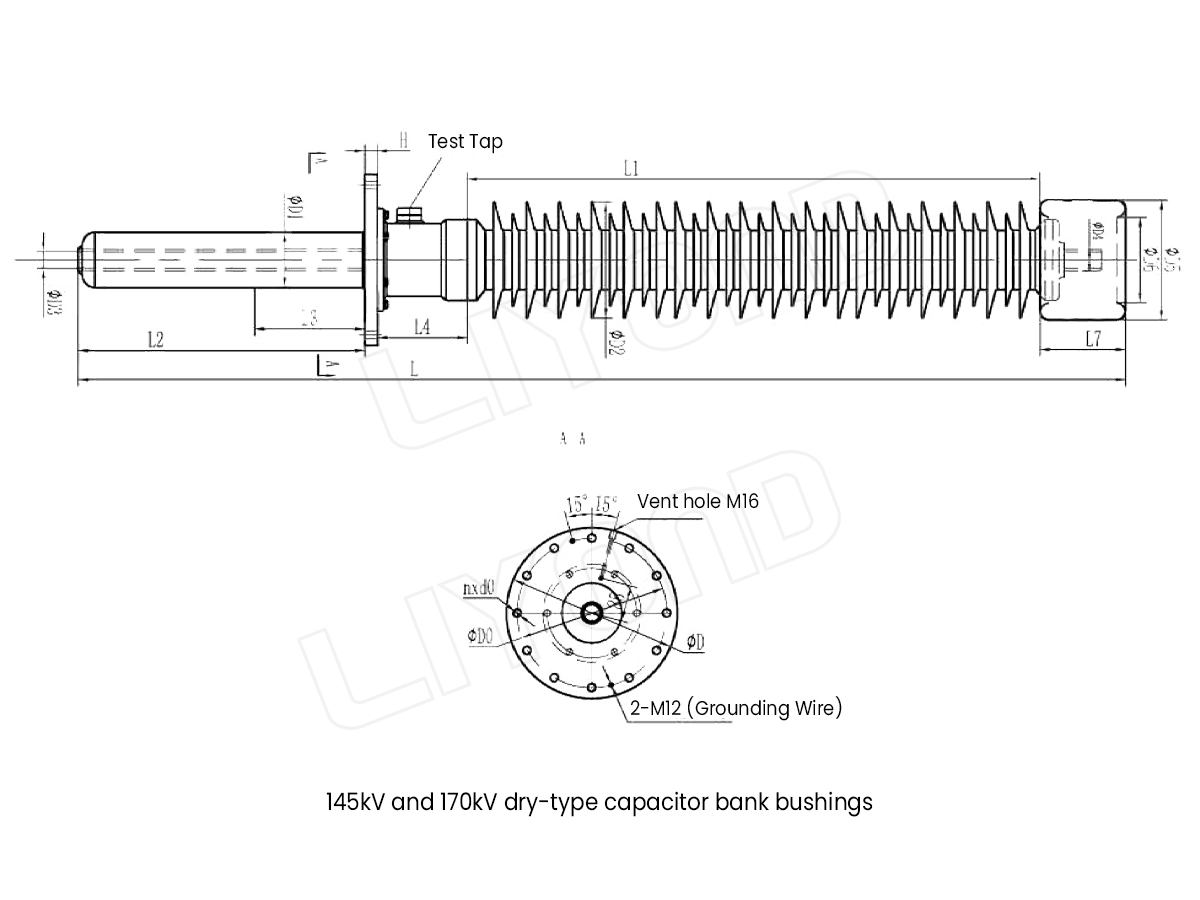

Сухие конденсаторные вводы для конденсаторных батарей 145 kV и 170 kV

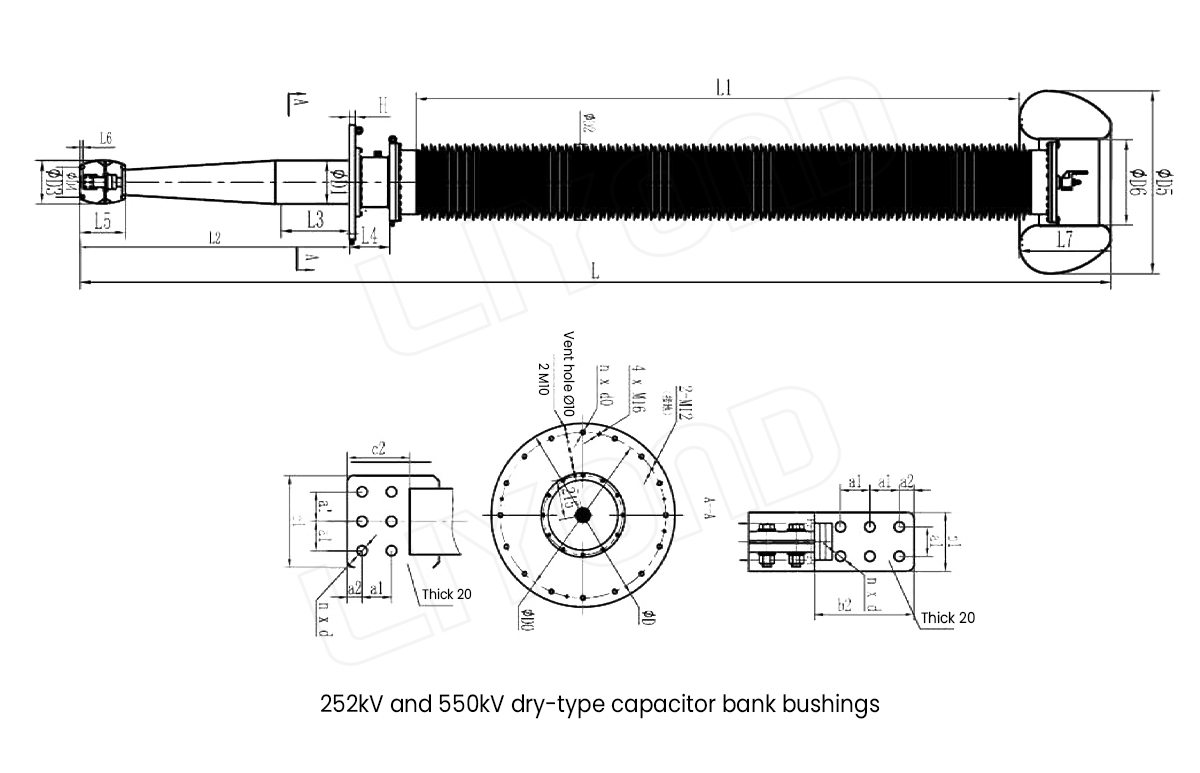

Сухие конденсаторные вводы для конденсаторных батарей 252 kV и 550 kV
Почему выбирают нас:
Производство по индивидуальным техническим требованиям
Контроль качества на всех этапах производства
Быстрая доставка и поддержка
Консультации по проекту и подбор оптимального решения
Если вам нужны надежные трансформаторные вводы, свяжитесь с нами — мы поможем выбрать подходящее решение для вашего проекта.
