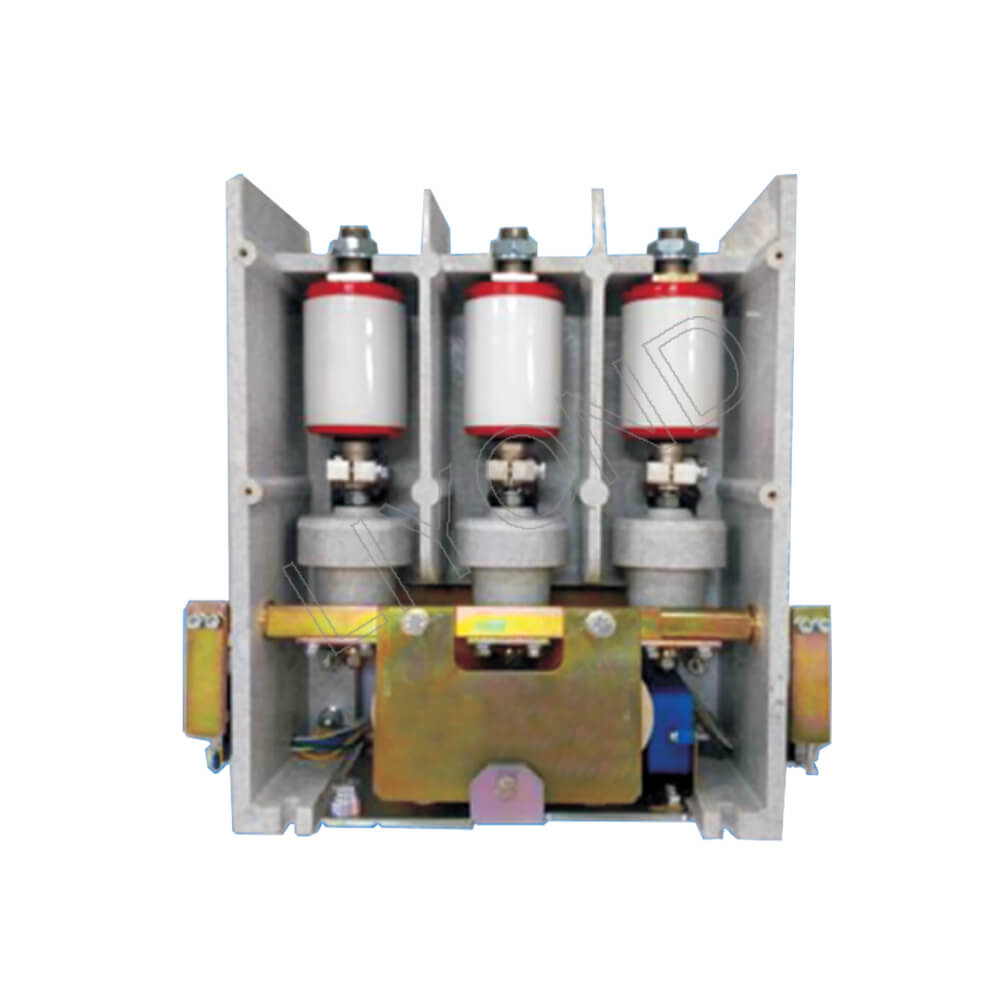

JCZ3-3.6 Промышленные контакторы Низкое напряжение 3,6 кВ Магнитный контактор 400А 630А
Вакуумный контактор JCZ3-3.6KV JCZ3-3.6 представляет собой трехфазный контактор переменного тока с частотой 50 Гц для высоковольтного электрооборудования, предназначенного для номинального напряжения 3,6 кВ и ниже. Он может осуществлять управление различными видами токовых цепей, такими как трехфазные двигатели, трансформаторы, конденсаторы, нагрузки с чистым сопротивлением и другое электрооборудование, а также для высоковольтного электрооборудования, не подверженного атмосферному перенапряжению. Высокочастотная коммутация и непрерывная работа оборудования, не подверженного атмосферным перенапряжениям.
Условия рабочей среды
1.Температура окружающего воздуха не должна быть выше +40℃ и не ниже -10℃.
2.Высота места установки не превышает 2000 метров.
3.Относительная влажность воздуха.Среднемесячная максимальная относительная влажность во влажный месяц составляет 90%, а среднемесячная низкая температура составляет 25℃.Принимая во внимание влажность
4.Изменения происходят из-за конденсации на поверхности изделия.
5.Случаи без явной тряски и ударной вибрации.
6.Во взрывоопасных местах, где нет газов и пыли (в том числе проводящей пыли), достаточных для коррозии изоляции.
7.Место, защищенное от дождя и снега.
Технические параметры
| Модель | JCZ3-3.6 |
| Номинальное рабочее напряжение | 3.6kV |
| Номинальный рабочий ток | 400A, 630A |
| Номинальная частота | 50Hz |
| Номинальная закрывающая способность | 10Ie (AC-4) |
| Номинальная разрушающая способность | 8Ie (AC-4) |
| Номинальный кратковременный выдерживаемый ток | 10Ie |
| Номинальный пиковый выдерживаемый ток | 25Ie |
| Номинальное время стойкости к короткому замыканию | 4s |
| Выдерживаемое напряжение на частоте питания （фаза к фазе） | 2kV |
| Выдерживаемое напряжение частоты питания （на землю） | 25kV |
| Выдерживаемое напряжение импульса молнии | 40kV |
| Номинальное напряжение | AC/DC 110/220V |
| Обслуживание электрооборудования | ≤600/50 (Закрытие/удержание) |
| Выдерживаемое частотное напряжение цепи управления и вспомогательной цепи относительно земли | 2 |
| Номинальная рабочая частота (длительный период) | 300 |
| Номинальная рабочая частота (кратковременная) | 600 |
| Механический ресурс | 300000 |
| Электрический ресурс | 100000 |
| Время закрытия | ≤200 |
| Собственное время открытия | ≤160 |
| 3 фазы Не одновременно | ≤3 |
| Отскок при переключении | ≤10 |
Чертежи
Свяжитесь с Лийондом
Мы здесь, чтобы помочь! Свяжитесь с нашей командой для получения экспертной поддержки и индивидуальных решений.

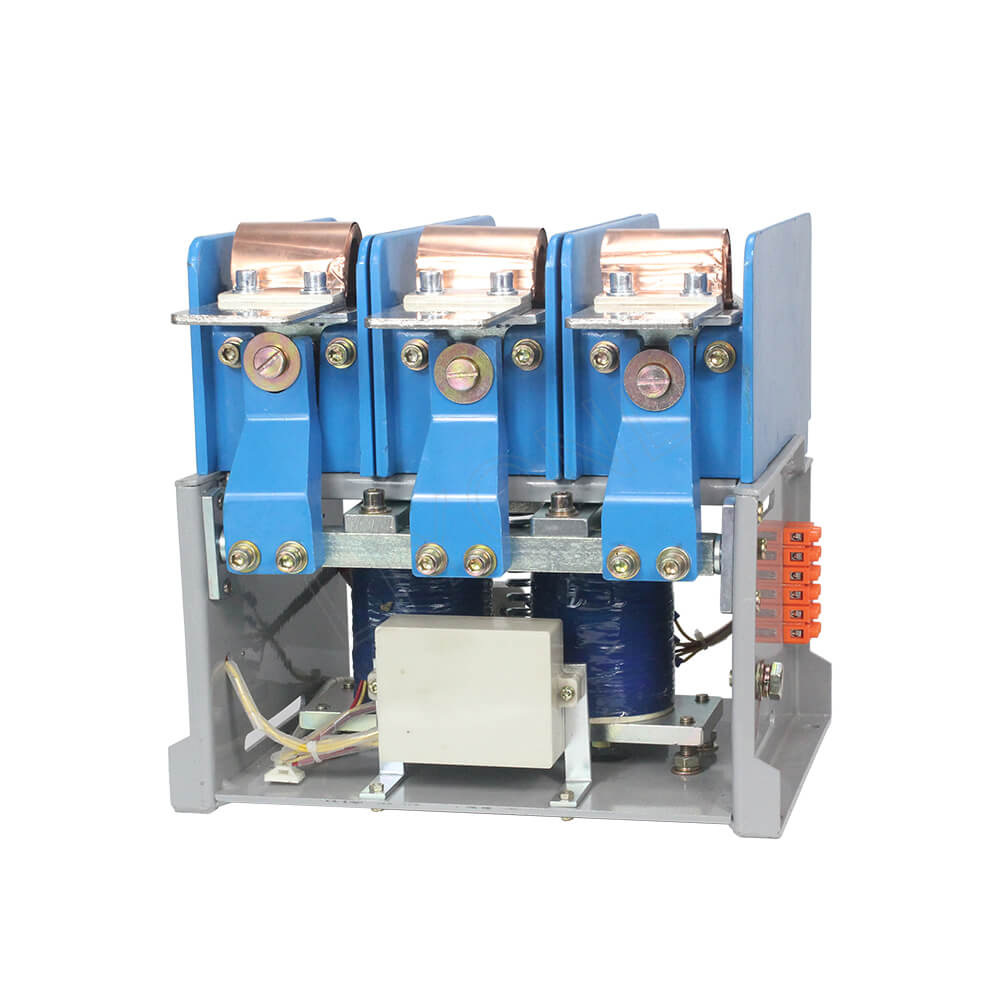

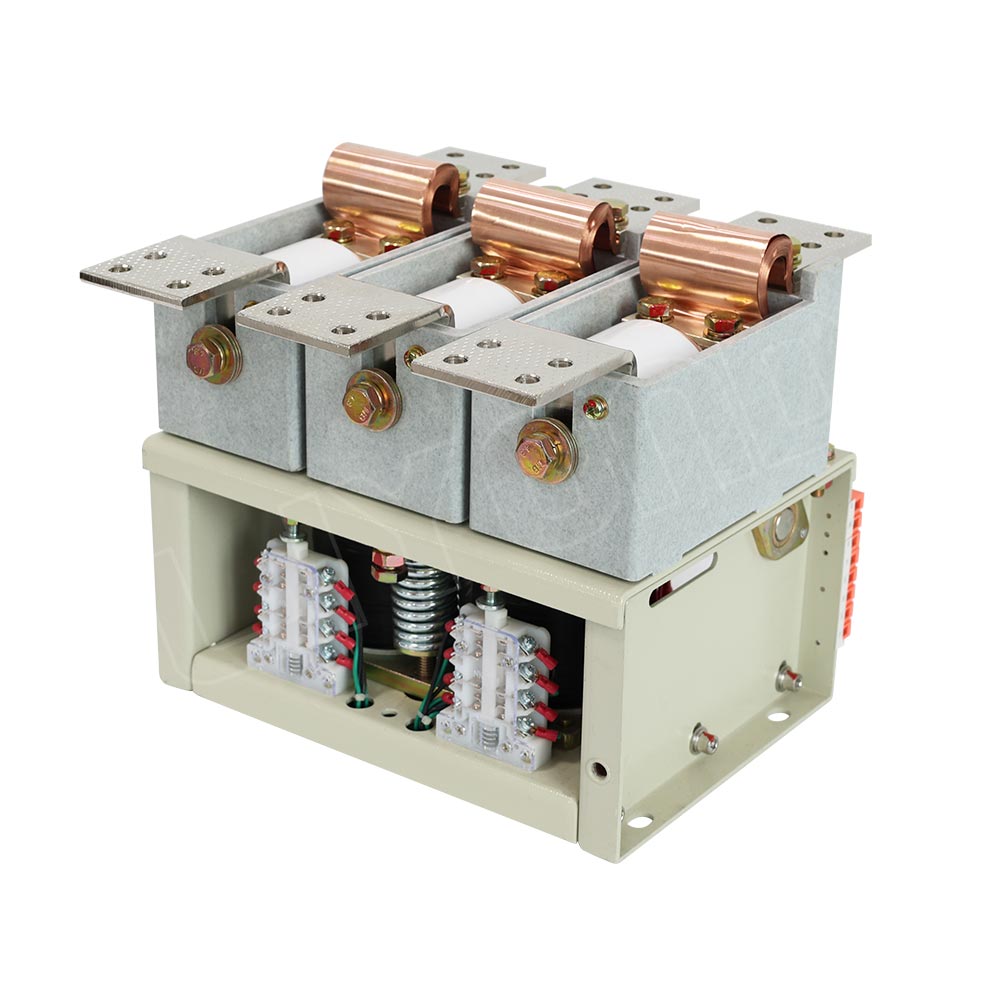

Связанные Низковольтный вакуумный контактор
