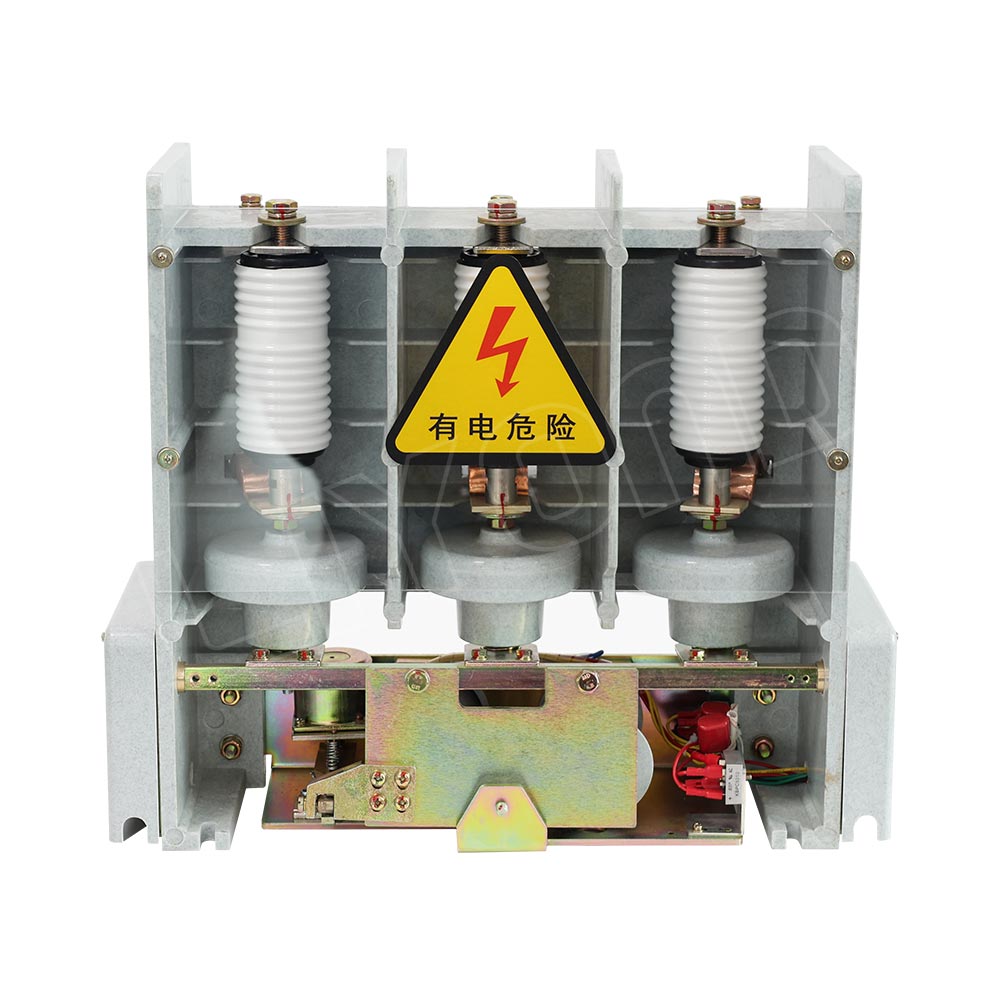

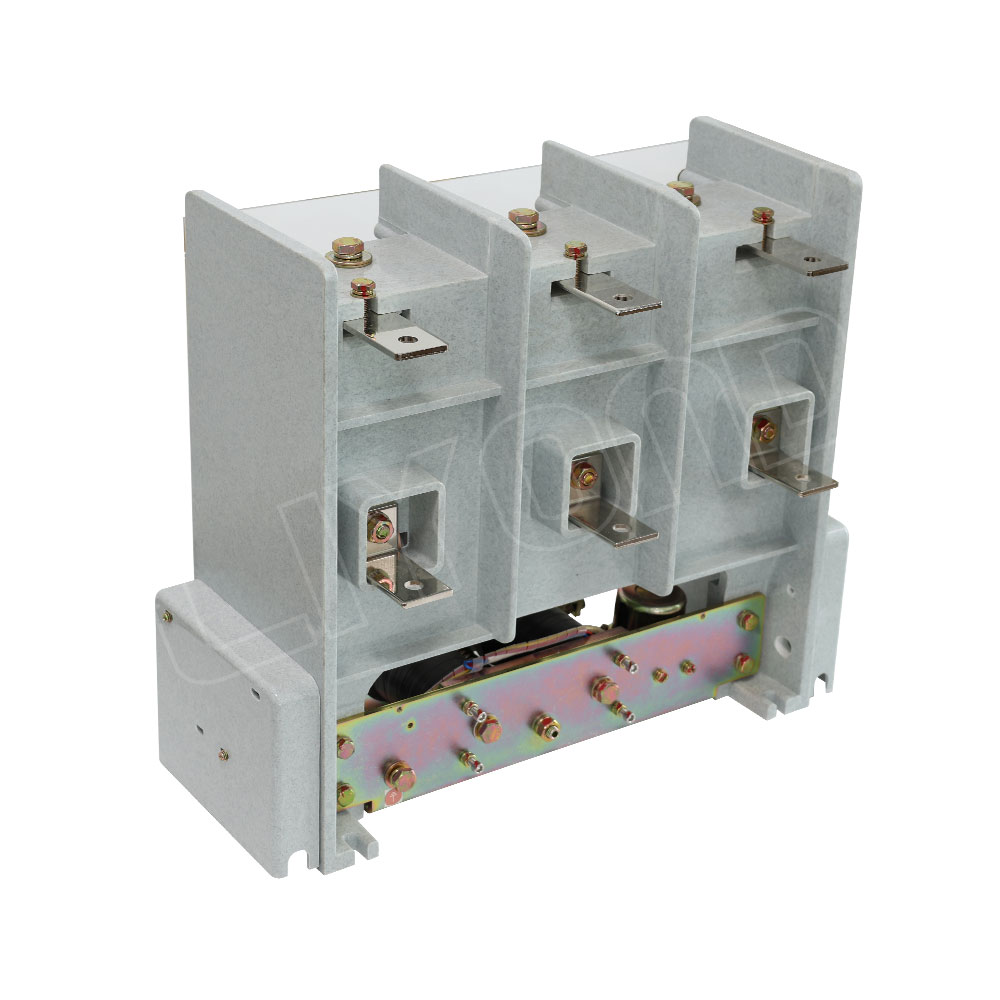

JCZ5-12kv 160A, 250A, 400A, 630A AC Трехполюсный вакуумный контактор H.V
-
JCZ5-12kv 160A, 250A, 400A, 630A AC Трехполюсный вакуумный контактор H.V
предмет номер: JCZ5-12kv
заявка:
Высоковольтные вакуумные контакторы переменного тока серии JCZ5-7.2 и JCZ5-12 делятся на механическое запирание и электромагнитное запирание двух форм. Этот контактор подходит для трехфазного переменного тока частотой 50 Гц, номинальным напряжением 7,2 кВ и 12 кВ, номинальным током до 630 А электрической системы, для замыкания на большие расстояния и размыкания цепи, для управления, такого как высоковольтный двигатель, трансформатор и электрическое оборудование с емкостной нагрузкой, особенно подходит для частой эксплуатации. Этот контактор имеет небольшую форму, малый вес, собранную конструкцию принимает международную популярную компоновку, упакованную вверх и вниз, удобное использование и обслуживание.
Функции:
1. Высокая надежность: вакуумный контактор практически не изнашивается при разрыве дуги, что обеспечивает его стабильность при работе на высоких частотах.
2. Долгий срок службы. Вакуумная камера гашения дуги имеет более длительный срок службы, длительный цикл технического обслуживания и сниженные эксплуатационные расходы.
3. Низкие требования к техническому обслуживанию. Поскольку внутренние компоненты находятся в вакууме, воздействие внешних факторов, таких как окисление и коррозия, на оборудование снижается.Нормальные условия труда:
1) высота над морем не должна превышать 1000 м;
2) температура окружающей среды составляет -5 ~ 40 ° С;
3) средняя температура за 24 часа ограничена температурой ниже 35 ° C;
4) Когда самая высокая температура составляет 40 ° C, относительная влажность не должна превышать 50%;
5) Степень загрязнения: 3 класс -
Технические параметры
Предмет
Единица
измерения
JCZ5-12(JD)/630,400,250
Номинальное напряжение kV
12
Номинальный ток A
630
400
250
Номинальный закрытый ток (действительные значения) 6300
4000
2500
Номинальный максимальный ток отключения 5040
3200
2000
4s термостабильность тока 6300
4000
2500
Максимальный ток отключения 6300
4000
2500
Выдерживаемое напряжение промышленной частоты kV
42
Позволяет рабочую частоту Time/h
300
Электрическая жизнь
AC-3
×104times
25
AC-4
10
Электрическая жизнь 30
Номинальное рабочее напряжение V
AC110/220
Ток поглощения катушки A
≤DC6/3
Держите катушку поддерживая ток D:DC 0.32/0.16
Ток срабатывания шунтовой катушки J:DC 2.5/1.3
Связаться с mm
5.5~7
Расстояние контакта 1.5±0.5
Средняя скорость закрытия m/s
0.1~0.25
Средняя скорость тормозов 0.3~0.6
Трехфазный тормоз-синхронизм ms
≤2
Время закрытия / время торможения ≤150/≤50
Сопротивление (20 ℃) μΩ
≤250
